Conectores flotantes para evitar desalineaciones en PCB
En el entorno actual de la fabricación industrial, la eficiencia y la precisión son fundamentales. Con la creciente adopción de la automatización en la producción electrónica, los ingenieros de diseño se enfrentan a un reto constante: las tolerancias y desalineaciones mecánicas durante el montaje de tarjetas de circuito impreso. Para resolver este problema, Greenconn presenta una solución innovadora: los conectores flotantes.
A diferencia de los componentes rígidos tradicionales, estos dispositivos están optimizando significativamente los procesos de producción gracias a su diseño exclusivo y su capacidad para absorber errores mecánicos. A continuación, analizamos a fondo qué son, cómo funcionan y por qué deberías integrarlos en tus próximos proyectos de diseño electrónico.
¿Qué son los conectores flotantes y cómo funcionan?
Los conectores flotantes son componentes de interconexión equipados con un mecanismo de suspensión en su interfaz de acoplamiento. Este diseño exclusivo consta de un lado flotante y un lado fijo, lo que otorga al conector un margen de movimiento crucial para compensar los errores de desalineación geométrica entre placas.
El secreto de su rendimiento radica en sus terminales de resorte (o terminales elásticos). Cuando las máquinas de colocación automatizada de componentes ensamblan las tarjetas, estos terminales absorben las variaciones espaciales. Además, una vez instalado, el mecanismo amortigua la tensión en los conectores placa a placa provocada por vibraciones constantes o golpes en entornos operativos exigentes.
Características técnicas: Anatomía de la flexibilidad
Un conector flotante no es simplemente un componente flexible; es una pieza de ingeniería de alta precisión diseñada bajo cuatro pilares fundamentales:
1. Mecanismo de autoalineación

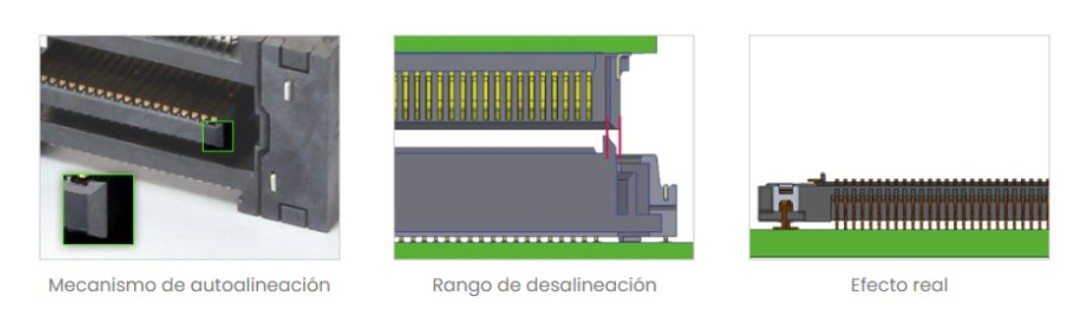

Permiten corregir de forma autónoma un rango de desalineación tolerable durante el proceso crítico de ensamblaje de las placas de circuito impreso. Esto elimina la necesidad de calibraciones milimétricas repetitivas en la maquinaria de montaje.
2. Diseño tridimensional de absorción (Ejes X, Y, Z)

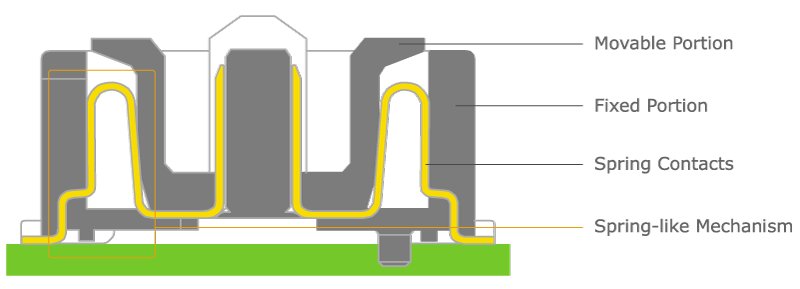

Gracias a la separación de sus aislantes interiores y exteriores, conectados mediante terminales elásticos, los conectores flotantes de Greenconn son capaces de soportar y absorber desalineaciones en los tres ejes espaciales: X, Y y Z.
3. Mecanismo de asistencia para el montaje
Tanto los conectores macho como los hembra incorporan un diseño avanzado en la lengüeta de soldadura. Esta innovación distribuye la tensión física de manera uniforme por todo el cuerpo del componente, mejorando drásticamente su rendimiento ante condiciones ambientales extremas y ciclos térmicos.
.jpg)
-jpg.jpg)

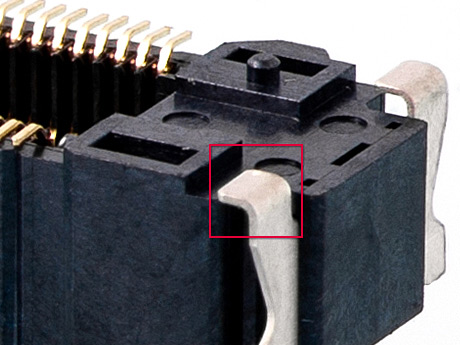

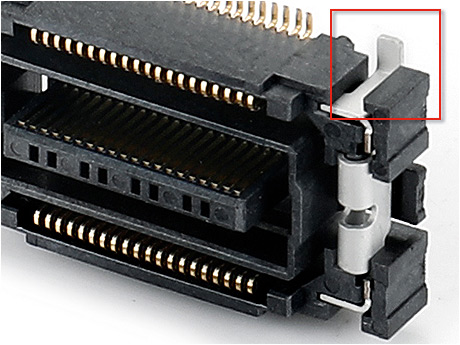

Pestaña de soldadura
4. Postes de seguridad integrados
Para evitar fallos catastróficos de conexión antes de la soldadura, están equipados con postes de posicionamiento en ambos lados. Estos dos pasadores terminales no solo aseguran la orientación correcta, sino que refuerzan estructuralmente el conector una vez fijado a la PCB.

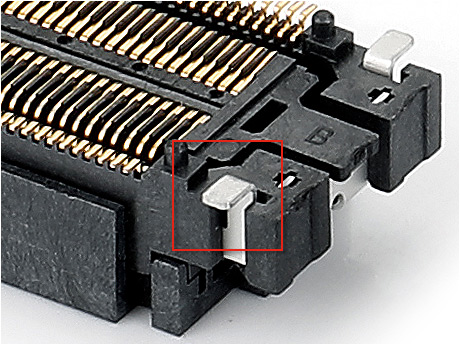

Estaca de localización Pestaña de soldadura
Ventajas de implementar conectores flotantes en tus diseños
Alinear con éxito conectores rígidos tradicionales en sistemas multicapa es una tarea compleja que suele elevar los costes de fabricación. La integración de los sistemas de Greenconn aporta ventajas competitivas inmediatas:
- Optimización del ensamblaje automatizado de PCB: Al absorber los errores de alineación de forma nativa, permiten que la maquinaria automatizada trabaje a su máxima velocidad. Esto se traduce en una mayor eficiencia y una notable rentabilidad en las líneas de producción.
- Uso de múltiples conectores en la misma placa: En los conectores rígidos, las tolerancias se acumulan, haciendo casi imposible alinear varios componentes en paralelo. Los modelos flotantes eliminan este problema al absorber las tolerancias acumuladas, permitiendo colocar varios pares en una misma PCB de forma segura.
- Reducción del estrés mecánico y agrietamiento: La parte elástica del terminal disipa la energía de los impactos y vibraciones. Al reducir la tensión aplicada sobre los puntos de soldadura, se previene el agrietamiento de la misma y se eleva la fiabilidad a largo plazo de todo el equipo electrónico.
- Libertad y flexibilidad de diseño: Los ingenieros ya no necesitan limitar su creatividad ni gastar recursos calculando márgenes microscópicos de tolerancia. El conector absorbe esa incertidumbre física.
Aplicaciones principales en el sector industrial
Debido a su alta resiliencia, estos componentes industriales son indispensables en sectores donde el fallo de una conexión puede detener operaciones críticas. Son ampliamente utilizados en el ensamblaje automatizado de sustratos para:
- Sector Automotriz: Sistemas de infoentretenimiento, unidades de control (ECU) y electrónica de potencia expuesta a vibración severa del vehículo.
- Automatización Industrial: Robótica, brazos articulados y maquinaria de planta donde el movimiento constante es la norma.
- Equipos Médicos y Comerciales: Dispositivos de diagnóstico y sistemas de autoservicio que requieren máxima durabilidad.
Soluciones a medida con Cenvalsa Industrial y Greenconn
Como distribuidores especializados, en Cenvalsa Industrial entendemos que cada proyecto tiene requerimientos únicos. Por ello, de la mano de Greenconn, ofrecemos un catálogo capaz de adaptarse a tus necesidades específicas.
Greenconn ha desarrollado con éxito más de 10 series de conectores flotantes, personalizando diferentes pasos (pitch) y alturas de acoplamiento según las demandas técnicas de cada cliente.
¿Buscas mejorar la fiabilidad de tus placas de circuito impreso y optimizar tus costes de producción? Contáctanos y te ayudaremos a encontrar la configuración adecuada para tu proyecto.
