Conectores militares: estándares y requisitos técnicos
En una plataforma de defensa, la interconexión eléctrica y de datos debe mantener su integridad incluso cuando el sistema está sometido a vibraciones, impactos, temperaturas extremas, humedad o agentes corrosivos.
Por eso, seleccionar conectores militares no consiste únicamente en elegir el número de contactos, el formato o el tipo de acoplamiento. Es necesario definir primero las condiciones eléctricas, mecánicas y ambientales de la aplicación y contrastarlas con los estándares y requisitos técnicos aplicables.
Las familias de conectores destinadas a estos entornos pueden incluir diferentes configuraciones circulares, conexiones para datos, backshells y elementos de protección de las interfaces. Cada uno de estos elementos responde a una función concreta dentro del sistema de interconexión.
El estándar es el punto de partida
En aplicaciones de defensa, la referencia normativa permite establecer unas condiciones técnicas concretas para el componente y su utilización.
La selección de conectores para aplicaciones de defensa puede estar condicionada por diferentes especificaciones y estándares, como SAE-AS50151, MIL-DTL-26482 o MIL-DTL-38999, dependiendo del tipo de conexión, la arquitectura del sistema y los requisitos del proyecto. En el caso de los conectores asociados a SAE-AS50151, es habitual encontrar también la referencia histórica a MIL-DTL-5015 en documentación técnica, ya que SAE-AS50151 sustituyó a esta especificación.

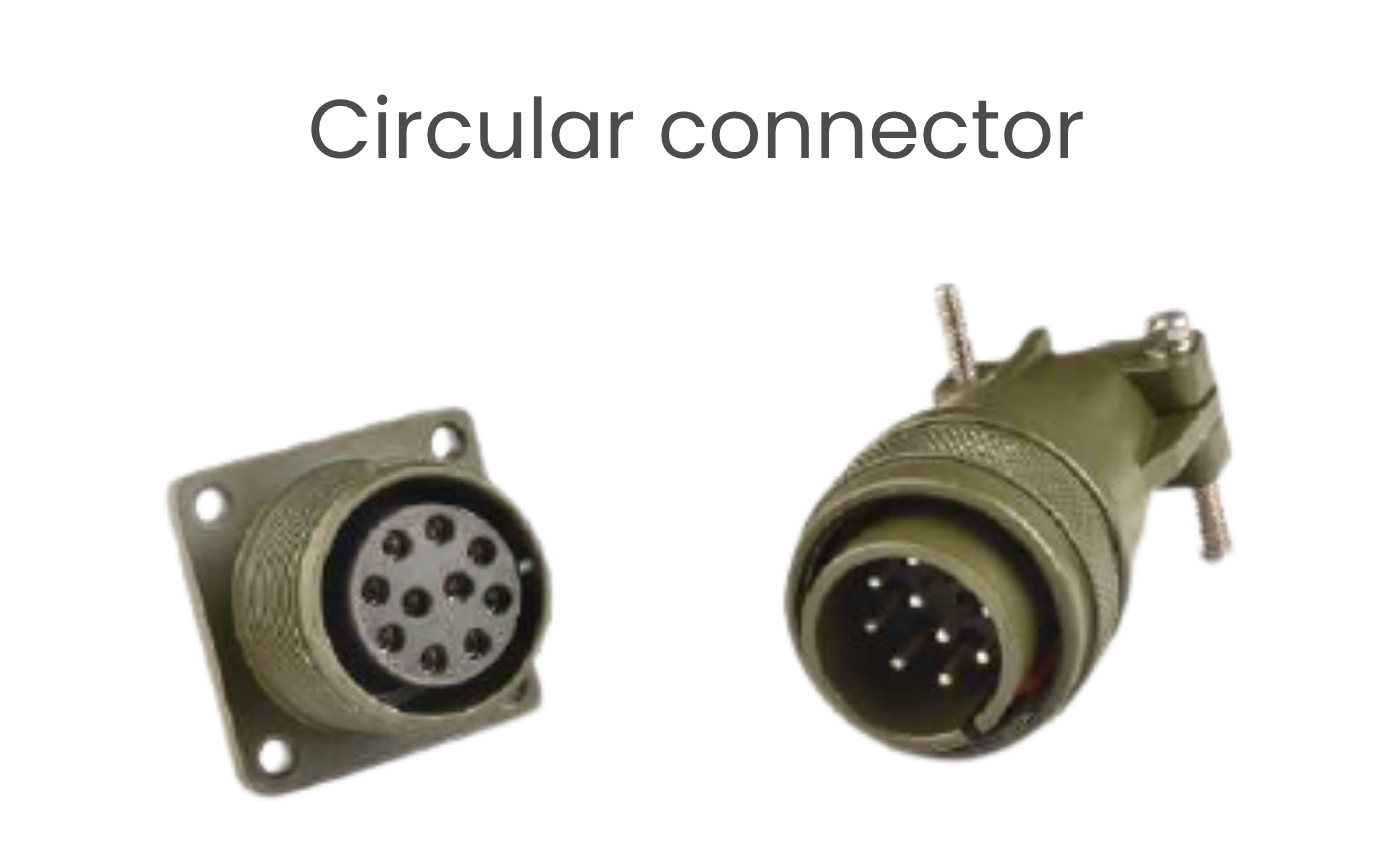

Por ejemplo, SAE-AS50151 contempla conectores eléctricos circulares roscados con contactos soldados o crimpados, destinados a circuitos electrónicos, de potencia y control.
En el caso de MIL-DTL-26482, la especificación establece requisitos para conectores eléctricos circulares, miniatura, de desconexión rápida y resistentes al entorno.

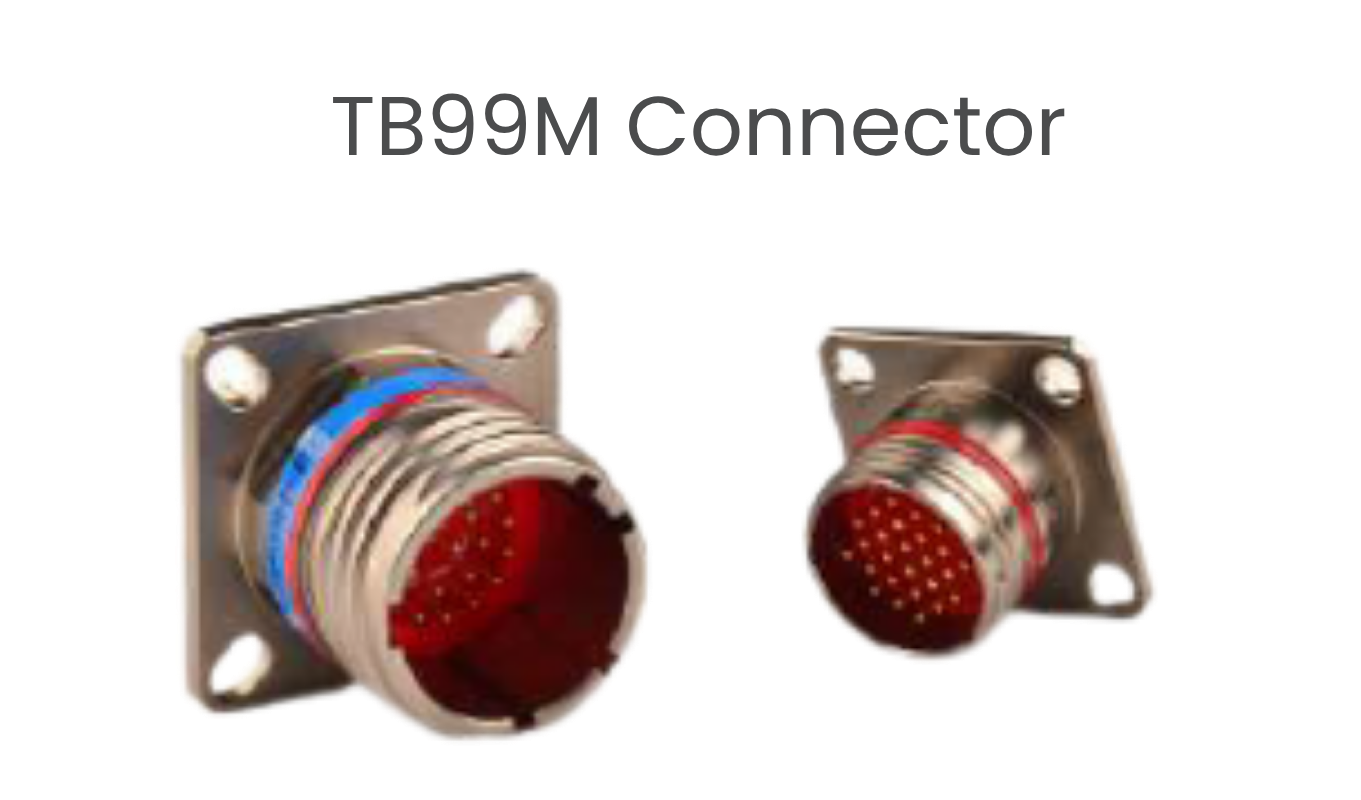

MIL-DTL-38999, por su parte, contempla diferentes configuraciones de conectores eléctricos circulares y dispone de documentación específica para distintas series y aplicaciones.
Por tanto, el estándar no debería considerarse un dato aislado del conector. Debe relacionarse con el tipo de conexión, las condiciones de operación y los requisitos de cualificación definidos para el proyecto.
Es importante distinguir entre que un producto esté diseñado conforme a una determinada especificación y que una referencia concreta haya sido cualificada para ella. Por ello, es necesario comprobar la documentación de conformidad y cualificación correspondiente a cada referencia.
Resistencia mecánica frente a vibración y shock
Las plataformas militares pueden estar expuestas a movimientos, vibraciones e impactos que afectan directamente a las conexiones eléctricas.
Por ello, entre los parámetros que conviene revisar se encuentran:
- Resistencia a vibraciones
- Resistencia al shock
- Durabilidad mecánica
- Número de ciclos de acoplamiento
- Sistema de bloqueo y acoplamiento
- Retención del cable y de los contactos
Los valores exigibles dependerán de la aplicación y de la especificación correspondiente. Como referencia, determinadas configuraciones de conectores circulares alcanzan 20 G de vibración entre 10 y 2.000 Hz, 50 G de shock durante 11 ms y 500 ciclos de durabilidad.
Estos parámetros permiten evaluar si la conexión puede mantener su integridad mecánica durante las condiciones de funcionamiento previstas. El sistema de acoplamiento y la retención del cable también deben considerarse junto con la resistencia del propio conector.
Temperatura, humedad y corrosión: el entorno también importa
Las condiciones ambientales son otro de los factores que deben incorporarse a la especificación del conector.
Temperaturas extremas, humedad, niebla salina o contacto con determinados fluidos pueden afectar tanto a los materiales como a las propiedades eléctricas y mecánicas de la conexión.
Dependiendo de la especificación y de la aplicación, pueden encontrarse conectores preparados para rangos de temperatura como -55 °C a +125 °C y ensayos de resistencia a niebla salina de hasta 500 horas. También pueden definirse requisitos específicos frente a fluidos hidráulicos o lubricantes.
Los materiales y acabados superficiales también forman parte de esta evaluación. En aplicaciones donde existe riesgo de corrosión, es necesario comprobar el material, el tratamiento superficial y los ensayos ambientales asociados a la configuración seleccionada.
Por tanto, el rango de temperatura es solo uno de los parámetros a revisar: humedad, corrosión, fluidos y condiciones de exposición deben formar parte de la especificación ambiental del conector.
Prestaciones eléctricas y protección frente a interferencias
En una plataforma con una elevada densidad de electrónica, la calidad de la conexión eléctrica es otro elemento crítico.
Entre los parámetros que pueden ser relevantes se encuentran:
- Corriente nominal
- Tensión de trabajo
- Resistencia de contacto.
- Resistencia de aislamiento.
- Tensión de prueba dieléctrica.
- Tipo y configuración de los contactos.
- Protección EMI/RFI.
Las prestaciones eléctricas también varían en función del tipo de conector y de su configuración. En determinadas soluciones circulares pueden encontrarse contactos preparados para intensidades desde aproximadamente 13 A hasta 150 A, junto con resistencias de aislamiento superiores a 5.000 MΩ a 500 VDC.
Además, determinadas configuraciones pueden incorporar backshells con funciones EMI/RFI, permitiendo abordar la protección y terminación de la conexión cuando el control de las interferencias electromagnéticas forma parte de los requisitos del sistema.
La selección debe realizarse, por tanto, a partir de los niveles de corriente y tensión requeridos, las características de aislamiento y contacto y, cuando corresponda, los requisitos EMI/RFI del sistema.
Conectividad de datos para entornos exigentes
Las plataformas actuales no dependen únicamente de conexiones de alimentación y señal tradicionales. La transmisión de datos también forma parte de muchos sistemas embarcados y equipos de defensa.
En estos casos, los conectores RJ45 para entornos exigentes permiten integrar conexiones Ethernet en sistemas donde, además de la transmisión de datos, son relevantes la protección ambiental y la resistencia mecánica.
Según la configuración, pueden soportar 10 Base-T, 100 Base-T y 1G Base-T y ofrecer sistemas de acoplamiento bayoneta o roscado, junto con grados de protección como IP68 y diferentes niveles de resistencia frente a vibración, humedad y temperatura.
Además de las prestaciones de transmisión, en este tipo de conexión conviene revisar el sistema de acoplamiento, el sellado, la retención del cable y las condiciones ambientales previstas.

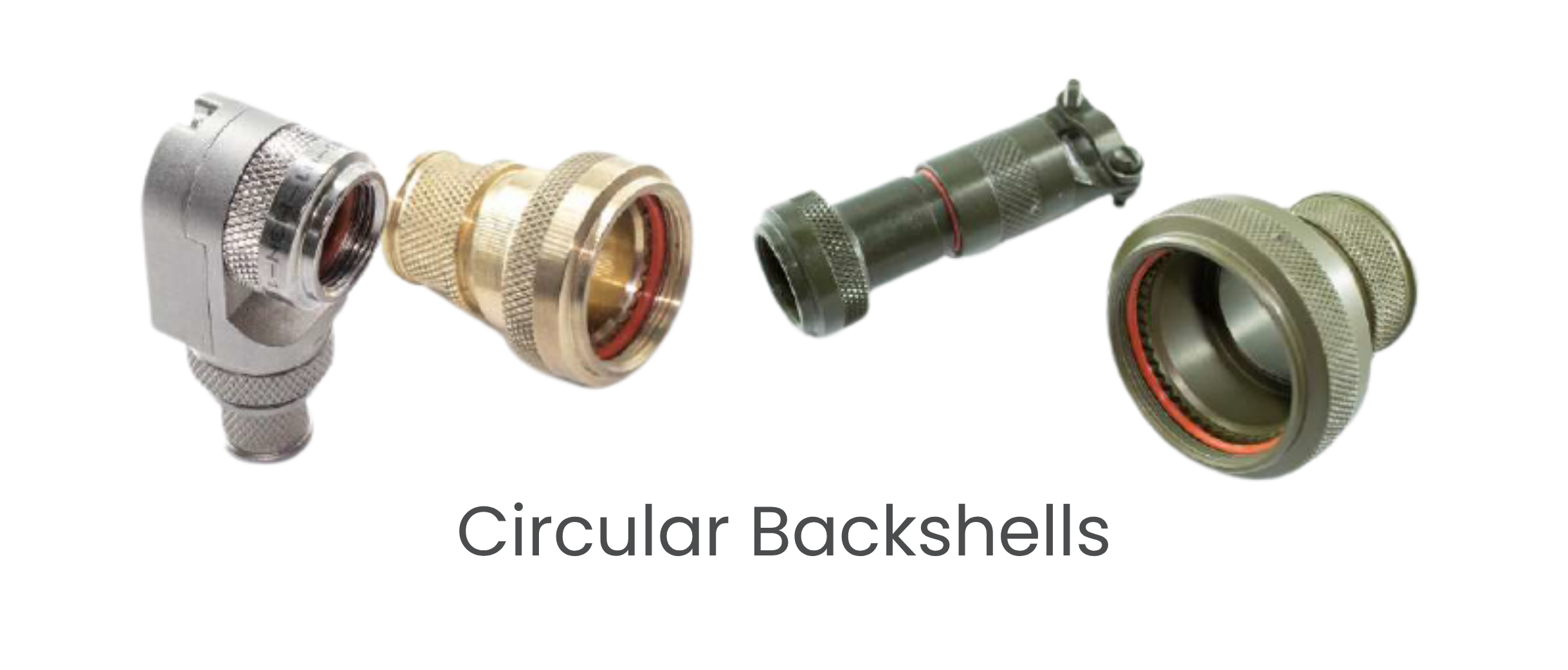

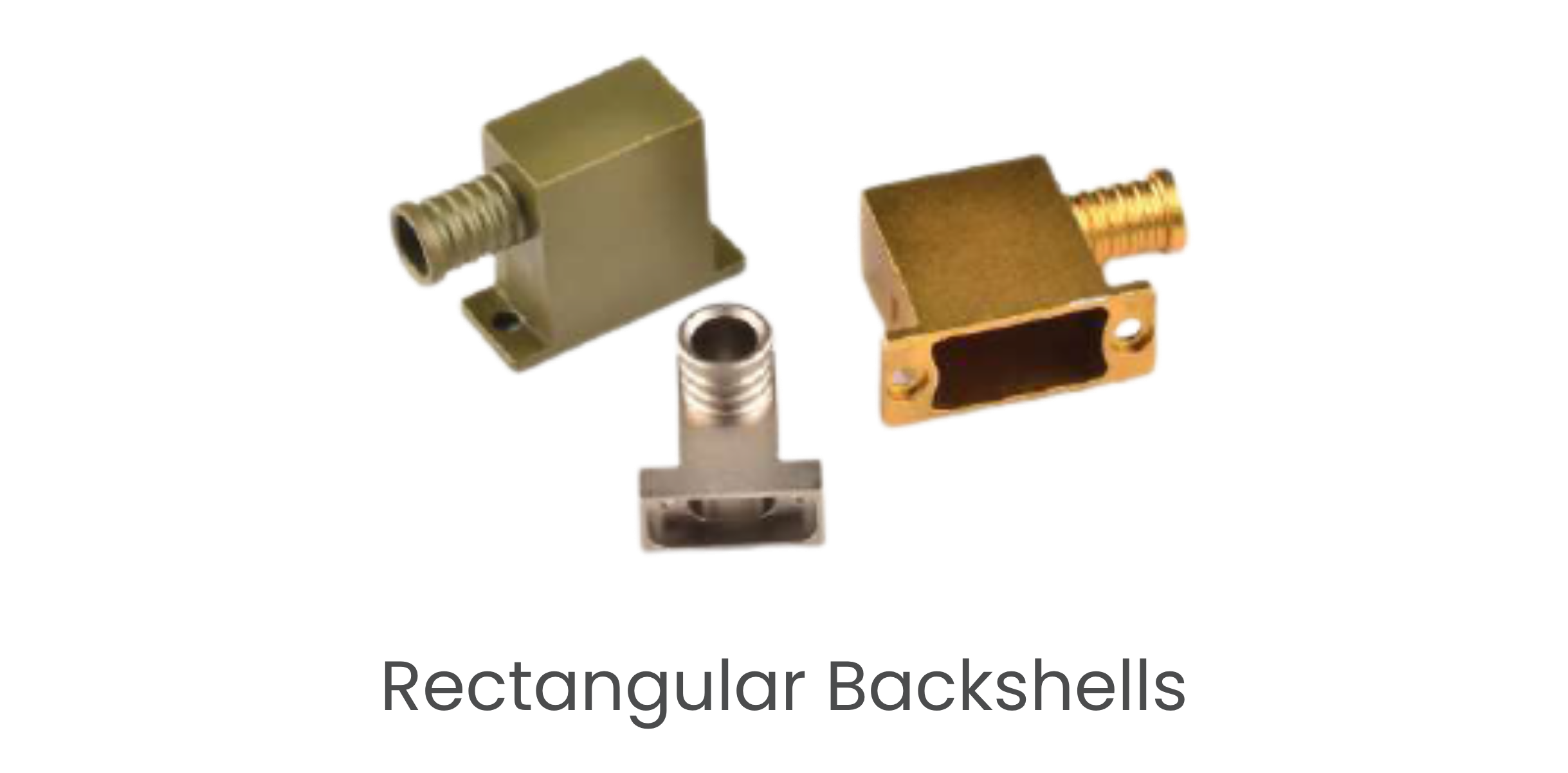

Backshells: proteger también la salida del cable
El conector debe analizarse junto con la zona de transición hacia el cable, donde el backshell puede aportar protección, adaptación mecánica y, según la configuración, funciones de blindaje.
Entre las configuraciones disponibles pueden encontrarse abrazaderas y pasacables, adaptadores roscados, soluciones para shrink boot y opciones de protección o blindaje, además de configuraciones rectas y angulares.
En determinadas configuraciones circulares también se contemplan backshells EMI/RFI, por lo que su selección debe realizarse conjuntamente con la del conector y el cableado.
La elección debe tener en cuenta el diámetro del cable, el tipo de terminación, el espacio disponible y los requisitos de protección del sistema.
Protective covers y dummy receptacles: proteger las interfaces cuando no están conectadas
En una plataforma de defensa, una interfaz que no está conectada también puede necesitar protección.
Los protective covers y dummy receptacles permiten proteger las interfaces cuando el conector no está en uso, evitando su exposición innecesaria a factores ambientales o mecánicos.
Según la configuración, pueden incorporar diferentes sistemas de fijación y adaptarse a distintos tipos de receptáculo o plug.
¿Qué revisar antes de seleccionar conectores militares?
Antes de seleccionar un conector para una aplicación de defensa, conviene definir los requisitos de la aplicación y contrastarlos con la documentación técnica del componente.
Checklist técnico
1. Normativa y cualificación
- ¿Qué estándar o especificación debe cumplir?
- ¿La referencia dispone de la documentación de conformidad o cualificación requerida?
2. Prestaciones mecánicas
- ¿Qué niveles de vibración y shock debe soportar?
- ¿Qué sistema de bloqueo o acoplamiento es adecuado?
3. Condiciones ambientales
- ¿Cuál es el rango de temperatura?
- ¿Existe exposición a humedad, corrosión, polvo o fluidos?
4. Prestaciones eléctricas
- ¿Qué corriente y tensión debe soportar?
- ¿Qué configuración de contactos se necesita?
- ¿Qué nivel de aislamiento requiere el sistema?
- ¿Es necesario considerar requisitos EMI/RFI?
5. Integración
- ¿Qué configuración de backshell requiere el cableado?
- ¿Es necesario proteger la interfaz cuando está desconectada?
Esta evaluación permite convertir los requisitos de la plataforma en criterios concretos de selección y comprobarlos frente a la documentación técnica de cada referencia.
Interconexión para plataformas donde la fiabilidad es un requisito
Los conectores militares forman parte de un sistema de interconexión en el que cada elemento debe responder a las condiciones concretas de la aplicación.
Conectores circulares, conexiones Ethernet, backshells y protective covers permiten abordar diferentes necesidades de alimentación, señal, comunicaciones y protección de interfaces.
