¿Qué requisitos debe cumplir una plataforma electrónica militar?
En aplicaciones militares, la fiabilidad de una plataforma electrónica no se mide únicamente por su capacidad de procesamiento o por las prestaciones de los equipos que integra. El verdadero reto consiste en garantizar que todo el sistema continúe operando con normalidad tras años de exposición a vibraciones, impactos, variaciones térmicas, interferencias electromagnéticas y condiciones ambientales especialmente agresivas.
Vehículos terrestres, buques, aeronaves, radares, shelters desplegables o centros de mando móviles comparten una misma necesidad: mantener la disponibilidad operativa de la electrónica durante toda la misión. Esto implica que la infraestructura que alberga los equipos —gabinetes, subracks, sistemas VPX y elementos mecánicos de integración— debe diseñarse con el mismo nivel de exigencia que la propia electrónica.
En este artículo analizamos los principales criterios que convierten una plataforma electrónica en una solución realmente preparada para aplicaciones militares y cómo las soluciones de SCHROFF ayudan a responder a estos desafíos.
Robustez frente a vibraciones, choques y condiciones extremas
Uno de los primeros aspectos que condicionan el diseño de una plataforma electrónica para aplicaciones militares es su capacidad para soportar las solicitaciones mecánicas a las que estará expuesta durante toda su vida útil.
A diferencia de otros sectores industriales, donde las vibraciones suelen mantenerse dentro de rangos relativamente previsibles, los equipos militares pueden permanecer durante miles de horas sometidos a vibraciones continuas generadas por motores, cadenas, helicópteros, aeronaves o navegación marítima. A ello se añaden impactos producidos durante el transporte, maniobras tácticas o incluso explosiones cercanas.
Estas solicitaciones provocan fenómenos que rara vez son visibles en las primeras fases de funcionamiento, pero que terminan comprometiendo la fiabilidad del sistema: aflojamiento de fijaciones, pérdida de continuidad eléctrica, aparición de resonancias, microfisuras en soldaduras o desplazamientos de módulos electrónicos.
Por este motivo, estándares como MIL-STD-167 (vibraciones mecánicas), MIL-STD-901 (choque de alta energía en aplicaciones navales) o MIL-STD-810 (ensayos ambientales) forman parte habitual de las especificaciones técnicas en programas defensa.
Para responder a este tipo de requisitos, la infraestructura mecánica debe ser capaz de absorber las solicitaciones sin comprometer la integridad de los equipos alojados.
El gabinete Varistar CP MIL 901E de SCHROFF incorpora una estructura reforzada diseñada para operar en entornos sometidos a elevados niveles de choque, vibración y exigencia ambiental. Su diseño facilita el cumplimiento de requisitos asociados a estándares militares de resistencia mecánica, compatibilidad electromagnética y protección frente a la corrosión.

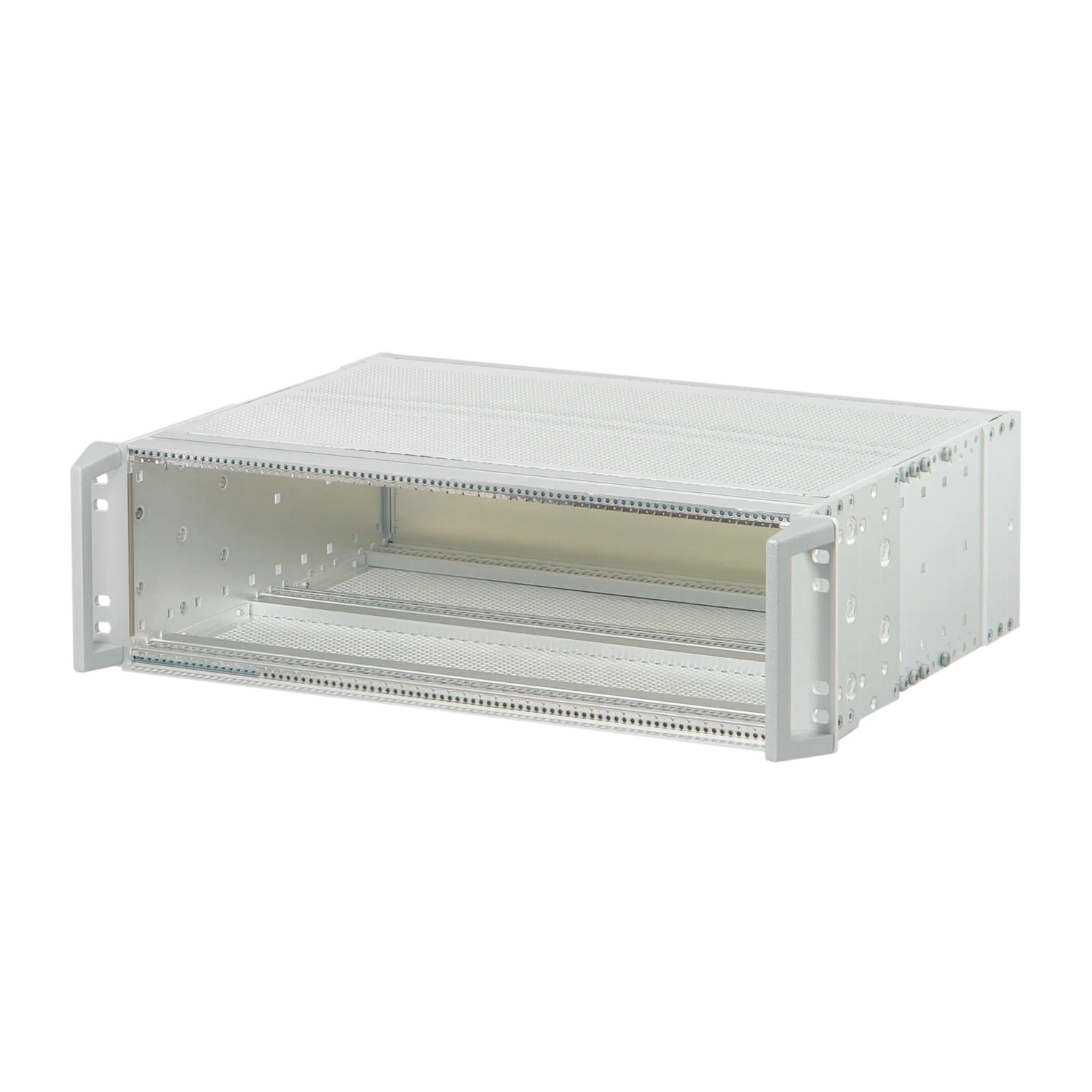

En aplicaciones donde la electrónica se integra mediante arquitecturas modulares, el EuropacPRO Kit Subrack de 19" complementa esta robustez estructural garantizando una correcta alineación y fijación de las tarjetas electrónicas, incluso bajo solicitaciones mecánicas continuas.
Blindaje electromagnético e inmunidad frente a interferencias
En una plataforma militar conviven numerosos subsistemas electrónicos. Todos ellos deben operar simultáneamente sin interferirse entre sí.
La compatibilidad electromagnética (EMC) deja de ser, por tanto, un requisito de certificación para convertirse en un criterio de diseño de toda la plataforma.
No basta con seleccionar componentes que cumplan los requisitos EMC de forma individual. La arquitectura mecánica debe garantizar la continuidad eléctrica entre los diferentes elementos, minimizar fugas electromagnéticas, facilitar un correcto apantallamiento y mantener una puesta a tierra eficaz durante toda la vida útil del sistema.
El estándar MIL-STD-461 establece precisamente los requisitos de emisiones e inmunidad electromagnética para equipos militares, siendo uno de los ensayos más habituales en programas de integración.

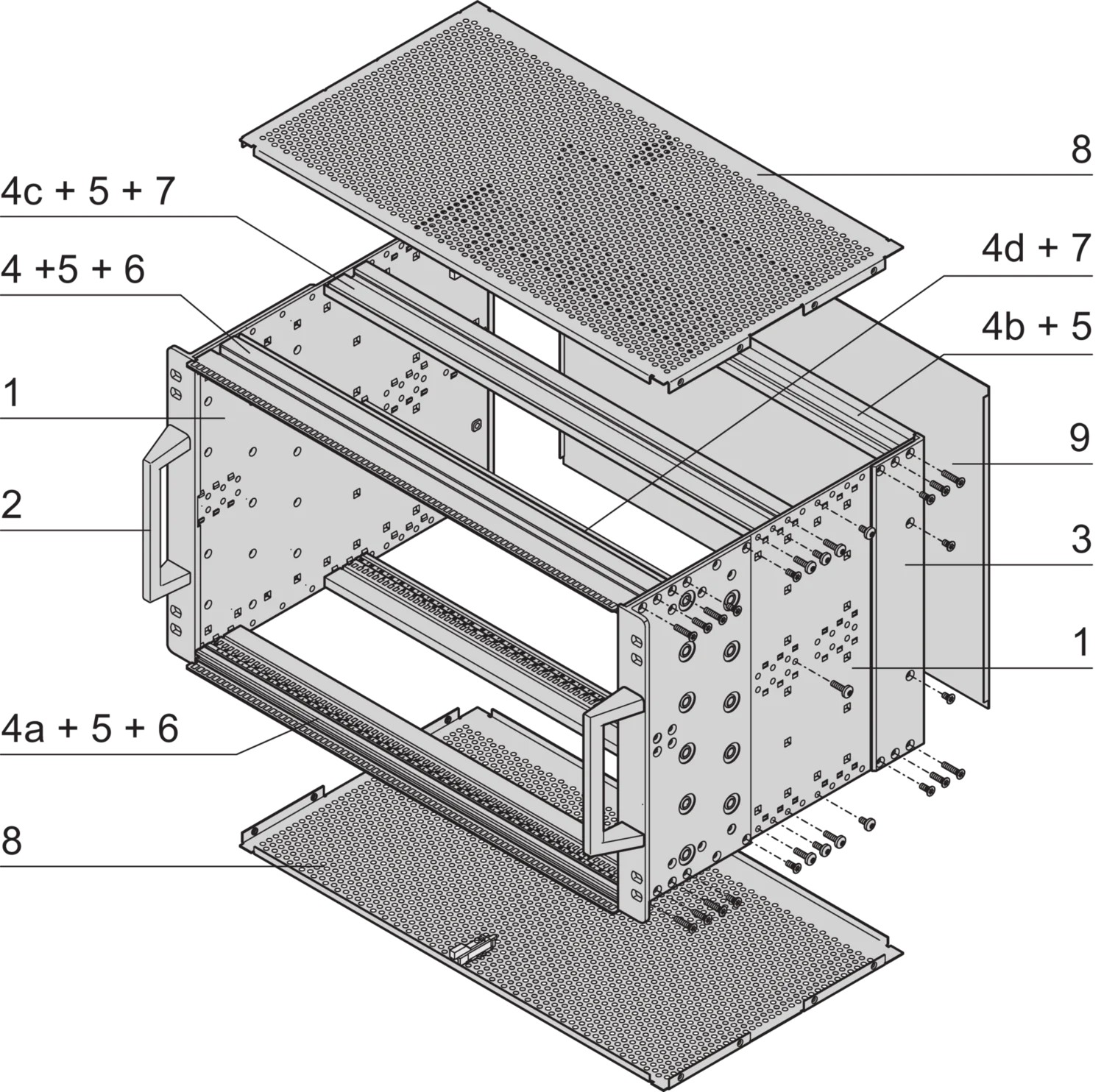

Los subracks EuropacPRO de SCHROFF incorporan soluciones de integración y blindaje orientadas a aplicaciones donde la compatibilidad electromagnética resulta crítica, facilitando el desarrollo de plataformas electrónicas más fiables.
Facilitar la evolución tecnológica de la plataforma
Las plataformas militares permanecen en servicio durante décadas. Sin embargo, los sistemas electrónicos evolucionan mucho más rápido. Esto obliga a adoptar arquitecturas capaces de incorporar nuevos procesadores, interfaces de comunicación o tarjetas de adquisición sin rediseñar completamente la infraestructura existente.
Por este motivo, estándares abiertos como VPX se han consolidado como una de las arquitecturas más utilizadas en aplicaciones de defensa, especialmente en sistemas C4ISR, radares, guerra electrónica, vehículos terrestres y aviónica. Su diseño modular facilita la actualización tecnológica, mejora la interoperabilidad entre fabricantes y reduce el impacto de futuras ampliaciones sobre el ciclo de vida de la plataforma.

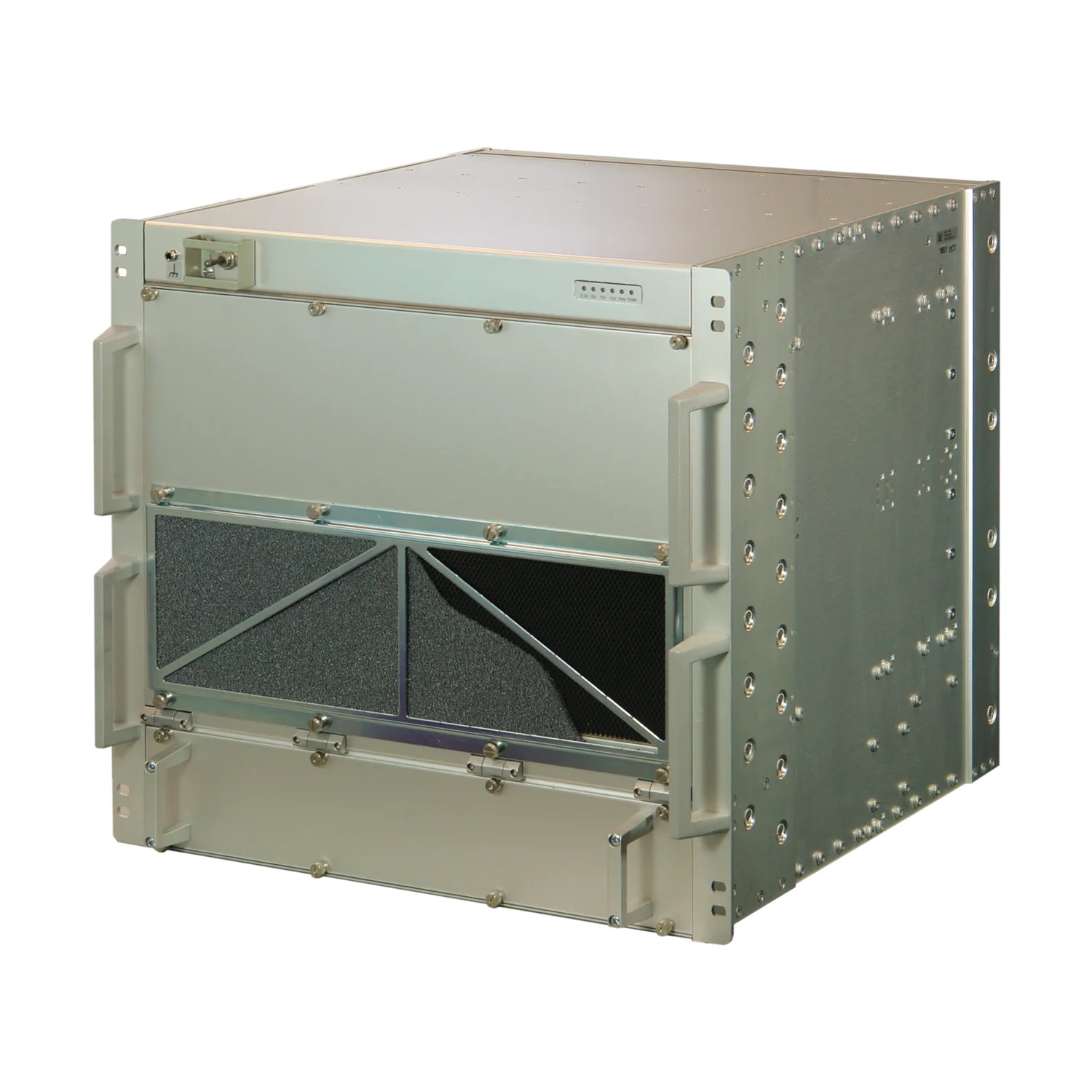

En este contexto, el Sistema VPX robusto de 10 U y los carriles guía VPX proporcionan una infraestructura preparada para integrar nuevos módulos de forma sencilla, garantizando un guiado preciso de las tarjetas y facilitando las operaciones de mantenimiento y sustitución.
Garantizar la disponibilidad operativa durante todo el ciclo de vida
En programas de defensa, la vida útil de una plataforma electrónica puede extenderse durante varias décadas. A lo largo de ese periodo, es habitual que determinados módulos deban sustituirse, actualizarse o adaptarse a nuevos requisitos operativos sin reemplazar toda la infraestructura.
Por ello, el diseño orientado al mantenimiento (Design for Maintainability) cobra un papel fundamental. Aspectos como la accesibilidad a los módulos, la estandarización de la arquitectura o la posibilidad de realizar intervenciones de forma rápida y segura influyen directamente en la disponibilidad operativa del sistema y en la sostenibilidad del programa a largo plazo.
Diseñar la infraestructura adecuada desde el inicio marca la diferencia
En el desarrollo de sistemas para defensa, los requisitos mecánicos, ambientales y electromagnéticos no deberían entenderse como una fase posterior de validación, sino como criterios presentes desde el inicio del proyecto. Una arquitectura que no contemple estos aspectos desde su concepción difícilmente podrá adaptarse a las exigencias operativas o evolucionar a lo largo de su ciclo de vida.
Si deseas profundizar en las soluciones SCHROFF para plataformas electrónicas militares, puedes descargar nuestra guía técnica, donde recopilamos las principales soluciones, sus características y aplicaciones para entornos de defensa.
En Cenvalsa Industrial ofrecemos asesoramiento técnico especializado para el diseño e integración de plataformas electrónicas destinadas al sector de defensa militar.
Si estás desarrollando un nuevo proyecto o deseas ampliar información, contacta con nuestro equipo técnico.
