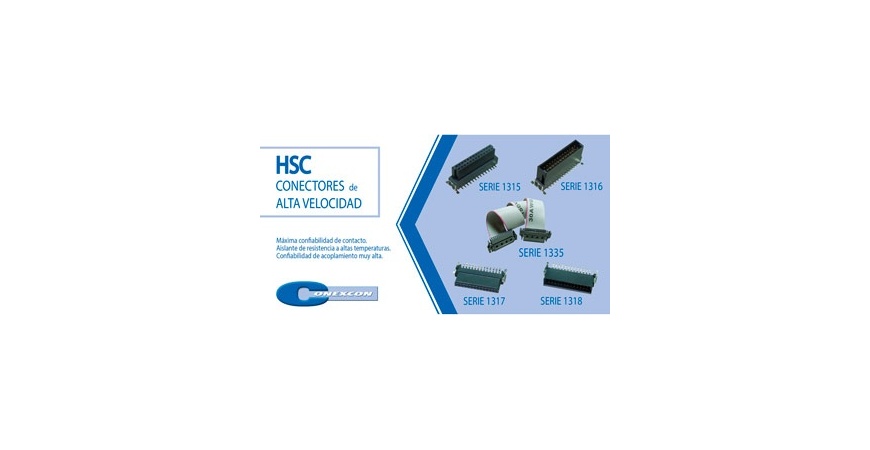

CONEXCON presenta sus nuevos conectores de alta velocidad con diferentes alturas.



Los criterios de diseño básicos para los conectores de alta velocidad incluyen densidades de contacto en una cuadrícula de 1,27 mm y máxima confiabilidad de contacto, un aislante de resistencia a altas temperaturas con cámaras de polarización e inserción y una confiabilidad de acoplamiento muy alta.



Diseño SMT para ahorrar espacio y apilar. Los contactos dobles de resorte y el aislante de alta temperatura maximizan el acoplamiento.



Características generales

Disponible en 12, 16, 20, 26, 32, 40, 50, 68 y 80 circuitos
Conecta con machos de paso 1,27 mm, series: 1316 y 1318
Totalmente envuelto con ranura polarizada
Contacto doble muelle. Diferentes opciones de alturas.
Clavijas de plástico para la alineación de los pines del conector
Velocidad de datos: hasta 8 Gbps / alta velocidad



Características eléctricas

Voltaje: < 100V
Corriente:  < 0.8 A
Resistencia de contacto: < 25 mΩ
Tensión de resistencia dieléctrica: 500 V CA / minuto
Resistencia de aislamiento: >1000 MΩ
Capacitancia: < 2 pF at 1 KHz



Materiales

Aislante: Polyester LCP UL 94 V-0
Contacto: Aleación de cobre
Temperatura de trabajo: de -40ºC a +125ºC
Cumple normativa RoHS
Características mecánicas
Fuerza de retención del pasador al aislador:> 0,15 Kgf
Ciclos de vida útil recomendados: 50 Ciclos



Descarga la ficha técnica de la gama HSC - Conectores ALTA VELOCIDAD







Ponte en contacto con nuestro equipo y solicita más información: conectronica@cenval.es
